Chapter 2: Architecture of a Search Engine

2. Architecture of A Search Engine.pptx.

Posted Jun 16, 2025 Updated Sep 9, 2026

By Hieu Nguyen

13 min read

1. Search Engine Architecture – Big Picture

Một search engine có hai thành phần lớn:

                 SEARCH ENGINE
                       |
          +------------+------------+
          |                         |
    INDEXING PROCESS          QUERY PROCESS
          |                         |
          v                         v
   Acquire Documents          User Query
          |                         |
   Transform Text          Query Transformation
          |                         |
    Create Index                Ranking
          |                         |
          +------------+------------+
                       |
                  Search Results
                       |
                   Evaluation

Hai mục tiêu quan trọng

Goal	Ý nghĩa
Effectiveness	Chất lượng của kết quả tìm kiếm
Efficiency	Tốc độ/hiệu quả sử dụng tài nguyên

Một search engine tốt phải tìm được kết quả đúng và hữu ích, đồng thời xử lý query hiệu quả.

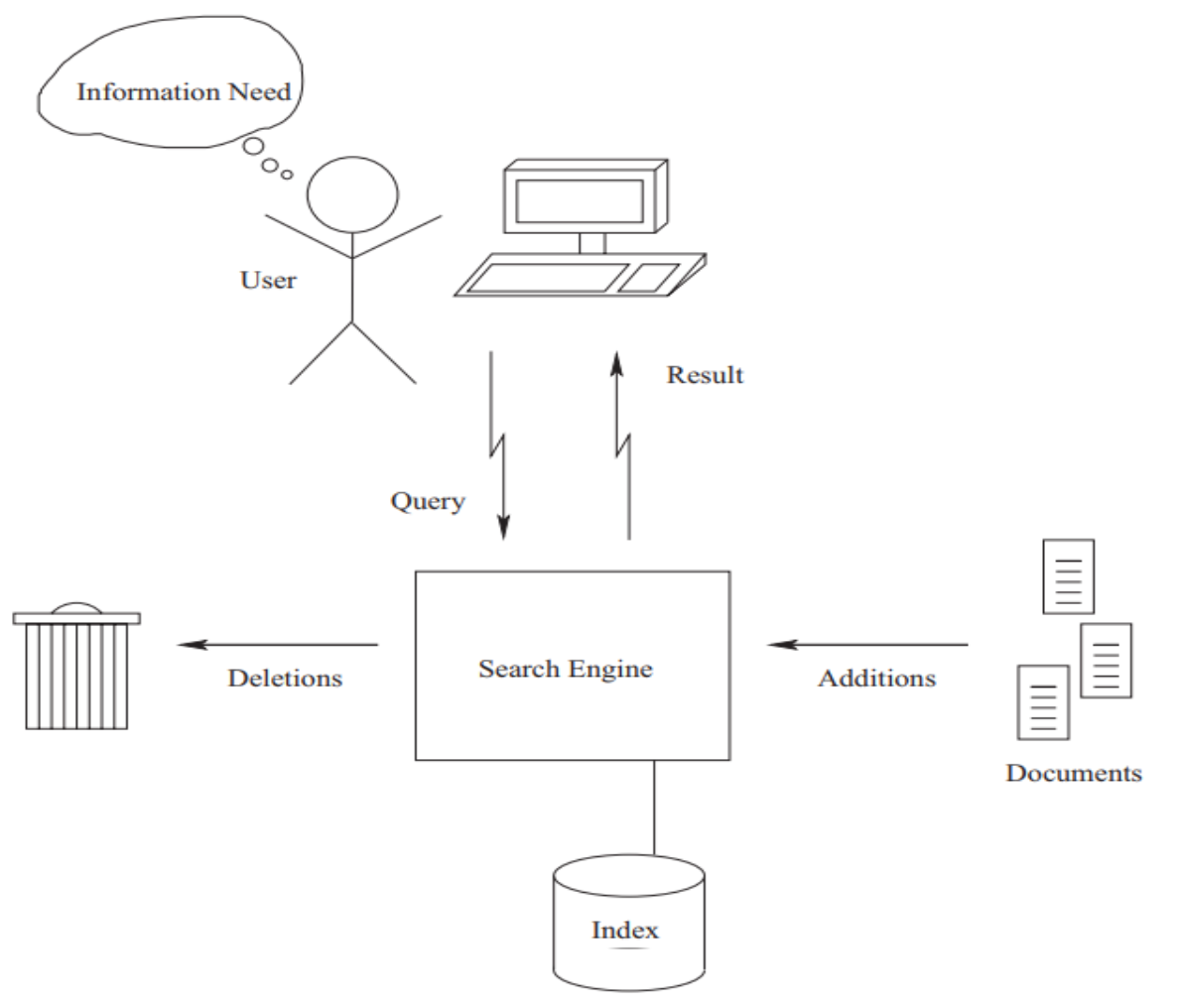

2. Information Retrieval System

Information Retrieval System xử lý query của người dùng để retrieve các document phù hợp từ document collection.

Có thể hiểu đơn giản:

User muốn tìm thông tin => hệ thống xác định các document phù hợp => hệ thống trả về kết quả.

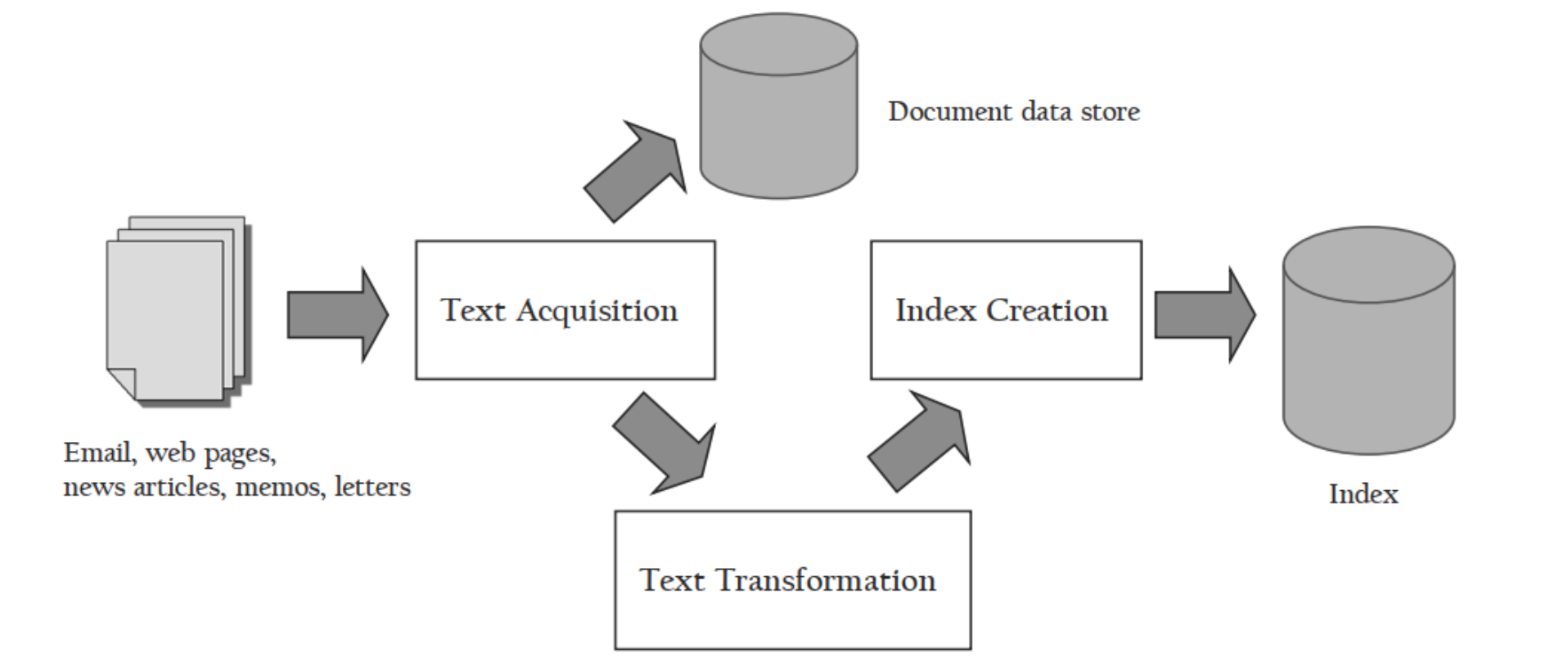

3. Indexing Process

Indexing process biến document collection thành một cấu trúc dữ liệu giúp search nhanh.

Bước chính:

Text Acquisition
Text Transformation
Index Creation
User Interaction
Ranking
Evaluation

4. Text Acquisition

4.1 Khái niệm

Text Acquisition là quá trình thu thập documents để đưa vào search engine.

Crawler
Feed
Conversion
Document data store

4.2 Crawler

Crawler là chương trình tự động traverses web để discover và download các web pages mới cho indexing.

Web
 |
 +--> Page A
 |      |
 |      +--> Page B
 |             |
 |             +--> Page C
 |
 v
Crawler
 |
 v
Documents

Crawler làm gì?

Một crawler về cơ bản:

Start URL
Download page
Extract links
Visit new links
Collect documents

Demo: Extract Links

Đây là demo đơn giản để minh họa concept crawler, không phải implementation crawler hoàn chỉnh.


from urllib.request import urlopen
from html.parser import HTMLParser
from urllib.parse import urljoin


class LinkParser(HTMLParser):
    def __init__(self):
        super().__init__()
        self.links = []

    def handle_starttag(self, tag, attrs):
        if tag == "a":
            for key, value in attrs:
                if key == "href" and value:
                    self.links.append(value)


url = "https://example.com"

html = urlopen(
    url,
    timeout=5
).read().decode("utf-8", errors="ignore")

parser = LinkParser()
parser.feed(html)

for link in parser.links:
    print(urljoin(url, link))

Ý tưởng cần nhớ:

Download > Parse > Extract Links > Discover

4.3 Feed

Feed cung cấp một real-time stream of documents.

Ví dụ source đề cập:

News updates
Blog posts
RSS

Mô hình:

flowchart TD
    A[News / Blog Source] --> B[Feed]
    B --> C[Search Engine]
    C --> D[Index]

Crawler vs Feed

Crawler	Feed
Chủ động crawl web	Nhận/access stream documents
Discover pages qua links	Documents được cung cấp qua feed
Thường dùng cho web crawling	Phù hợp updates như news/blog

4.4 Compression

Compression techniques trong context của inverted-index storage.

Mục tiêu:

Large Index
Compression
Smaller Storage
Better Efficiency

5. Text Transformation

Raw document không phải lúc nào cũng sẵn sàng để indexing.

Text Transformation xử lý text để extract meaningful information.

flowchart TD
    A[Raw Text] --> B[Tokenization]
    B --> C[Normalization]
    C --> D[Stemming]
    D --> E[Terms]

Các concept quan trọng trong source:

Unicode
Tokenizer
Stemming

5.1. Unicode

Unicode cung cấp cách biểu diễn characters từ nhiều languages.

Ví dụ:

English:   Information
Vietnamese: Thông tin
Japanese:   情報

Search engine hỗ trợ nhiều ngôn ngữ cần xử lý text encoding/characters đúng cách.

5.2. Tokenizer

Tokenizer xác định và tách các individual words/terms từ text.

Ví dụ:

Input:
Search engines process queries.

Output:
Search
engines
process
queries

Examples:


text = "Search engines process queries."

tokens = (
    text
    .lower()
    .replace(".", "")
    .split()
)

print(tokens)

Output:

['search', 'engines', 'process', 'queries']

Đây là tokenizer đơn giản. Tokenization thực tế phụ thuộc language và loại dữ liệu.

5.3. Stemming

Stemming là quá trình reducing words về root/common form.

Ví dụ concept:

computer
computers
computing
compute

Đây là các common stem sử dụng cho mục đích tổng hợp kết quả Mục tiêu là giúp những word forms liên quan có thể được xử lý như một nhóm.

Demo:


from nltk.stem import PorterStemmer

stemmer = PorterStemmer()

words = [
    "computer",
    "computers",
    "computing",
    "compute"
]

for word in words:
    print(word, "->", stemmer.stem(word))

6. Index Creation

Index Creation chuyển thông tin document-term thành index để hỗ trợ querying.

Core data structure trong source là:

Inverted Index

6.1. Inverted Index

Inverted index mapping: TERM to DOCUMENTS

Ví dụ:

D1: search engine
D2: information retrieval
D3: search information

Index:

search       : [D1, D3]
engine       : [D1]
information  : [D2, D3]
retrieval    : [D2]

6.2 Tại sao cần inverted index?

Nếu không có index:

Query > Scan D1 > Scan D2 > Scan D3 > …

Với inverted index:

Query > Lookup term > Get document IDs

Do đó search engine không cần scan toàn bộ document collection cho mỗi query.

6.3. Demo: Build Inverted Index


documents = {
    "D1": "search engine",
    "D2": "information retrieval",
    "D3": "search information"
}

index = {}

for doc_id, text in documents.items():

    terms = text.lower().split()

    for term in terms:
        index.setdefault(term, set()).add(doc_id)


for term, doc_ids in sorted(index.items()):
    print(term, "->", sorted(doc_ids))

Expected output:

engine -> ['D1']
information -> ['D2', 'D3']
retrieval -> ['D2']
search -> ['D1', 'D3']

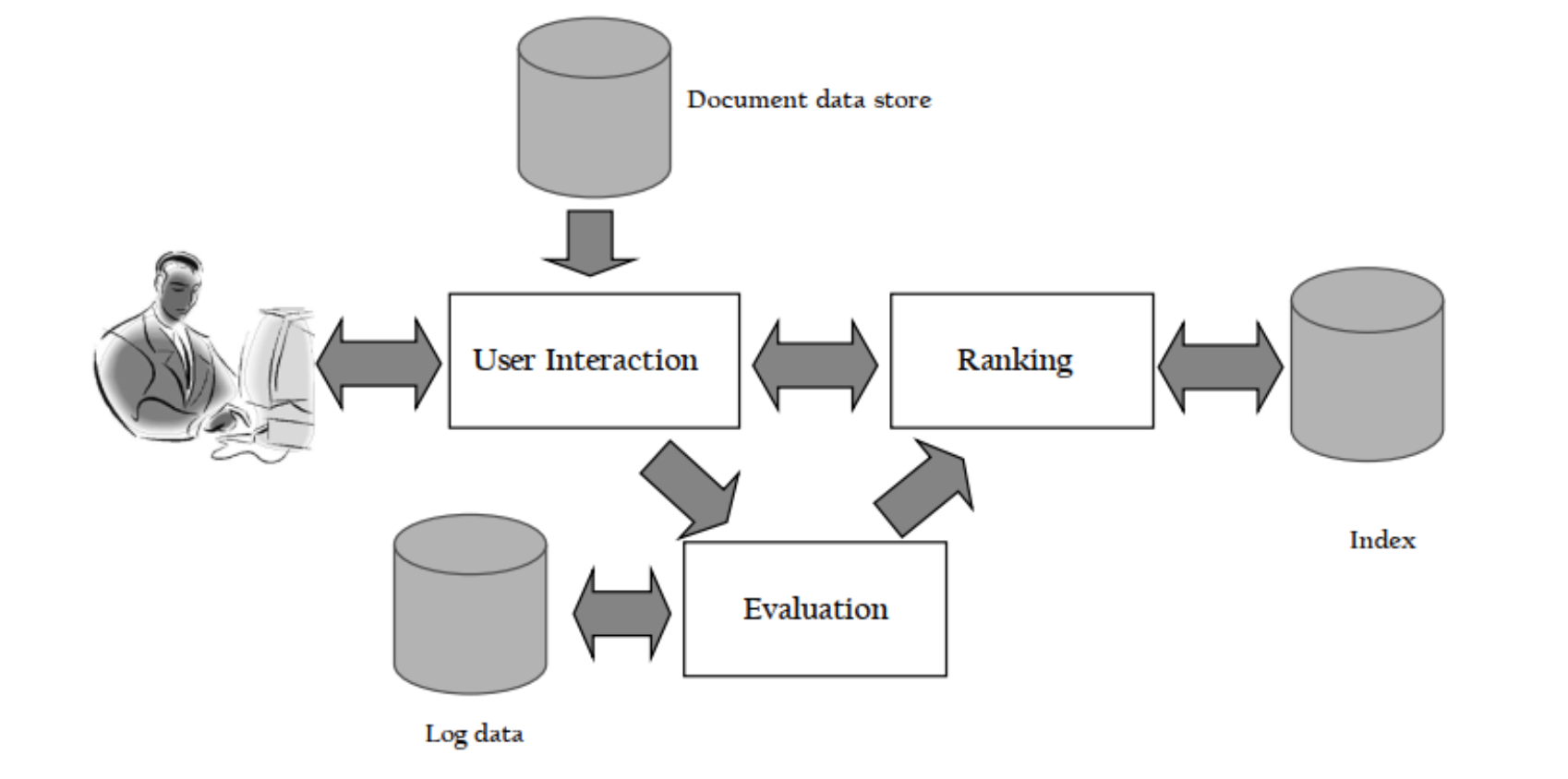

7. User Interaction

User Interaction cung cấp interface giữa user và search engine.

Các hoạt động quan trọng:

User
Query Input
Query Parsing
Query Processing
Results

User interaction bao gồm:

Query input
Query language interface
Query parsing
Search results

Query input

Provides interface and parser for query language
Most web queries are very simple (few operators), other applications may use forms
Query language used to describe more complex queries and results of query transformation

Query transformation nhằm cải thiện initial query.

Các kỹ thuật được sử dụng:

Text transformation
Spell checking
Query expansion

Ví dụ:

Original Query: “retrival system”
Spell Checking: “retrieval system”
Query expansion: Initial Query > Additional / related terms > Improved Query

8. Ranking

Ranking quyết định thứ tự documents trong search results.

Query
Candidate Documents
Scoring
Sorting
Ranked Results

Source mô tả ranking algorithms calculate document scores dựa trên:

Query
Document term weights

Demo đơn giản


documents = {
    "D1": "search engine architecture",
    "D2": "information retrieval system",
    "D3": "search engine information retrieval"
}

query = "search engine"

terms = query.lower().split()

results = []

for doc_id, text in documents.items():

    words = text.lower().split()

    score = sum(
        words.count(term)
        for term in terms
    )

    results.append((doc_id, score))


results.sort(
    key=lambda item: item[1],
    reverse=True
)

for doc_id, score in results:
    print(doc_id, "score =", score)

Ý tưởng: Matching Score to Rank

8.1. PageRank

PageRank đo importance of web pages dựa trên:

Number of links
Quality of links

Ví dụ:

Page A ─────> Page B
Page C ──────────┘

Page B nhận links từ A và C.

Ý tưởng tổng quát:

Web Graph
Link Analysis
Page Importance
PageRank Score

Demo graph


graph = {
    "A": ["B", "C"],
    "B": ["C"],
    "C": ["A"]
}

for page, links in graph.items():
    print(page, "->", links)

9. Evaluation

Evaluation dùng để đánh giá search engine.

Logging user interactions
Analyzing ranking performance
Measuring system efficiency

Pipeline:

flowchart TD
    A[User] --> B[Search]
    B --> C[Interaction]
    C --> D[Logs]
    D --> E[Evaluation]
    E --> F[Improve System]
    F --> B

Evaluation giúp search engineer biết:

Ranking có tốt không?
Search results có phù hợp không?
Hệ thống có nhanh không?
Cần cải thiện component nào?

9.1. Effectiveness

Tập trung vào quality.

Ví dụ: User Query Search - Relevant Results?

9.2 Efficiency

Tập trung vào speed / resource usage.

Ví dụ: Query Processing: 10 ms

So sánh:

	Effectiveness	Efficiency
Focus	Quality	Speed
Question	Kết quả có tốt không?	Kết quả có nhanh không?
Related	Relevance / ranking	Processing / storage

Lab Exercise 1 – Inverted Index

Cho:


documents = {
    "D1": "information retrieval",
    "D2": "search engine",
    "D3": "information search engine",
    "D4": "retrieval system"
}

Yêu cầu:

Tokenize documents.
Build inverted index.
Print index.
Tìm documents chứa "information".
Tìm documents chứa "search".
Tìm documents chứa "engine".

Lab Exercise 2 – Simple Search Engine

Xây dựng chương trình:

flowchart TD
    A[Documents] --> B[Tokenizer]
    B --> C[Inverted Index]
    C --> D[User Query]
    D --> E[Candidate Documents]
    E --> F[Score]
    F --> G[Ranking]
    G --> H[Results]

Minimum requirements:

Load documents.
Build inverted index.
Nhận query từ keyboard.
Retrieve documents.
Calculate simple score.
Sort results.
Display document IDs.

Mini Project – Mini Search Engine

Xây dựng một search engine nhỏ bằng Python.

Input

documents/
├── doc1.txt
├── doc2.txt
├── doc3.txt
└── ...

Suggested structure

mini-search-engine/
│
├── documents/
│   ├── doc1.txt
│   ├── doc2.txt
│   └── doc3.txt
│
├── tokenizer.py
├── indexer.py
├── search.py
├── ranker.py
├── evaluator.py
└── main.py

Ví dụ dữ liệu:

doc1.txt:

Python is a programming language.
Python is easy to learn.

doc2.txt:

Search engines use an inverted index.
An index helps search documents quickly.

doc3.txt

Python can be used to build a search engine.
Search is an important application of Python.

tokenizer.py: Text Transformation
indexer.py: Index Creation
search.py: Query Processing
ranker.py: Ranking
evaluator.py: Evaluation
main.py: User Interaction

tokenizer.py


import re


def tokenize(text):
    """
    Convert text into normalized tokens.

    Steps:
    1. Lowercase
    2. Remove punctuation
    3. Split into words
    """

    text = text.lower()

    # Keep only letters and numbers
    text = re.sub(r"[^a-z0-9\s]", " ", text)

    tokens = text.split()

    return tokens

indexer.py: Xây dựng Inverted Index

python -> {doc1, doc3}
search -> {doc1, doc2}
engine -> {doc2, doc3}


import os
from collections import defaultdict

from tokenizer import tokenize


class Indexer:

    def __init__(self):
        # term -> set(document)
        self.inverted_index = defaultdict(set)

        # document -> tokens
        self.documents = {}

    def index_documents(self, documents_path):
        """
        Read all .txt files and build inverted index.
        """

        for filename in os.listdir(documents_path):

            if not filename.endswith(".txt"):
                continue

            filepath = os.path.join(documents_path, filename)

            with open(filepath, "r", encoding="utf-8") as file:
                text = file.read()

            tokens = tokenize(text)

            self.documents[filename] = tokens

            for token in set(tokens):
                self.inverted_index[token].add(filename)

    def get_candidates(self, query_tokens):
        """
        Find documents containing at least
        one query term.
        """

        candidates = set()

        for token in query_tokens:
            candidates.update(
                self.inverted_index.get(token, set())
            )

        return candidates

search.py: Xử lý query của người dùng và tìm candidate documents.


from tokenizer import tokenize


class SearchEngine:

    def __init__(self, indexer, ranker):
        self.indexer = indexer
        self.ranker = ranker

    def search(self, query):

        query_tokens = tokenize(query)

        # Find candidate documents
        candidates = self.indexer.get_candidates(query_tokens)

        # Rank candidates
        results = self.ranker.rank(
            query_tokens,
            candidates,
            self.indexer.documents
        )

        return results

ranker.py: sử dụng TF-IDF đơn giản.

import math
from collections import Counter


class Ranker:

    def __init__(self, total_documents):
        self.total_documents = total_documents

    def tf(self, term, document_tokens):
        """
        Term Frequency
        """

        counter = Counter(document_tokens)

        return counter[term] / len(document_tokens)

    def idf(self, term, documents):
        """
        Inverse Document Frequency
        """

        document_count = sum(
            1 for tokens in documents.values()
            if term in tokens
        )

        if document_count == 0:
            return 0

        return math.log(
            self.total_documents / document_count
        )

    def rank(self, query_tokens, candidates, documents):

        scores = {}

        for doc in candidates:

            doc_tokens = documents[doc]

            score = 0

            for term in query_tokens:

                if term not in doc_tokens:
                    continue

                tf = self.tf(term, doc_tokens)

                idf = self.idf(term, documents)

                score += tf * idf

            scores[doc] = score

        # Sort by score descending
        ranked_results = sorted(
            scores.items(),
            key=lambda x: x[1],
            reverse=True
        )

        return ranked_results

evaluator.py: Đánh giá kết quả search bằng Precision@K.


def precision_at_k(results, relevant_documents, k=5):
    """
    Calculate Precision@K.

    results:
        [('doc1.txt', 0.8), ('doc2.txt', 0.4)]

    relevant_documents:
        {'doc1.txt', 'doc3.txt'}
    """

    top_k = results[:k]

    if not top_k:
        return 0

    relevant_count = 0

    for doc, score in top_k:

        if doc in relevant_documents:
            relevant_count += 1

    return relevant_count / len(top_k)

main.py: Chương trình chính để người dùng nhập query.


from indexer import Indexer
from ranker import Ranker
from search import SearchEngine


DOCUMENTS_PATH = "documents"

def main():

    print("================================")
    print("       MINI SEARCH ENGINE")
    print("================================")

    # -----------------------------
    # 1. Build index
    # -----------------------------

    indexer = Indexer()

    indexer.index_documents(DOCUMENTS_PATH)

    print(
        f"\nIndexed {len(indexer.documents)} documents."
    )

    print(
        f"Vocabulary size: "
        f"{len(indexer.inverted_index)}"
    )

    # -----------------------------
    # 2. Create ranker
    # -----------------------------

    ranker = Ranker(
        total_documents=len(indexer.documents)
    )

    # -----------------------------
    # 3. Create search engine
    # -----------------------------

    search_engine = SearchEngine(
        indexer,
        ranker
    )

    # -----------------------------
    # 4. User interaction
    # -----------------------------

    while True:

        query = input("\nSearch (type 'exit' to quit): ")

        if query.lower() == "exit":
            break

        results = search_engine.search(query)

        print("\nResults:")

        if not results:
            print("No documents found.")
            continue

        for i, (doc, score) in enumerate(results, 1):

            print(
                f"{i}. {doc} "
                f"(score={score:.4f})"
            )


if __name__ == "__main__":
    main()

(SEG301) Search Engine, (SEG) Theory

(SEG301) Search Engine - Theory

This post is licensed under CC BY 4.0 by the author.

1. Search Engine Architecture – Big Picture

Hai mục tiêu quan trọng

2. Information Retrieval System

3. Indexing Process

4. Text Acquisition

4.1 Khái niệm

4.2 Crawler

Crawler làm gì?

Demo: Extract Links

4.3 Feed

Crawler vs Feed

4.4 Compression

5. Text Transformation

5.1. Unicode

5.2. Tokenizer

5.3. Stemming

6. Index Creation

6.1. Inverted Index

6.2 Tại sao cần inverted index?

6.3. Demo: Build Inverted Index

7. User Interaction

8. Ranking

8.1. PageRank

9. Evaluation

9.1. Effectiveness

9.2 Efficiency

So sánh:

Lab Exercise 1 – Inverted Index

Lab Exercise 2 – Simple Search Engine

Mini Project – Mini Search Engine

Input

Suggested structure

Trending Tags
